耐火材料耐磨试验机:耐火砖相对耐磨性能的测定试验机

STR NMJ-01型耐磨试验机是根据中华人民共和国国家标准（GB/T 18301-2001）设计制造，用于耐火砖常温相对耐磨性能的测定，也使用于耐火浇注料和耐火可塑料常温相对耐磨性的测定。

耐磨试验机原理：

将规定形状尺寸试样的试验面垂直对着玻璃喷沙管，用压缩空气将磨损介质通过喷沙管吹到试样上，测量试样的磨损体积。

产品参数：

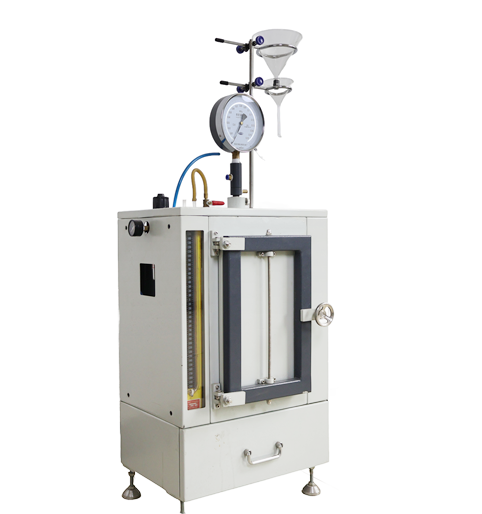

耐火材料耐磨试验机

耐火材料耐磨试验机

耐火材料常温耐磨性试验方法的现行国家标准是 GB/T 18301-2012《耐火材料 常温耐磨性试验方法》，该标准于2012年11月5日发布，2013年5月1日起正式实施，并替代了旧版的GB/T 18301-2001。

该标准适用于在磨损和冲刷环境下使用的致密耐火材料常温耐磨性的测定，其核心原理是通过压缩空气将规定粒度的碳化硅砂垂直喷射到试样表面，以单位时间内试样磨损的体积或质量损失来量化其耐磨性能。

主要技术要点

试验原理：采用喷砂法，利用压缩空气（压力通常为450 kPa）将36#碳化硅砂（标准中已更新为P36号碳化硅砂）作为磨料，垂直喷射到试样表面，通过测量试样试验前后的质量或体积损失来计算耐磨性。

试样要求：

形状与尺寸：试样通常为长方体或正方体，常见尺寸为100 mm × 100 mm × (25~65) mm 或 114 mm × 114 mm × (65~76) mm。对于耐磨性较好的材料，推荐使用100 mm × 100 mm × 25 mm的尺寸。

制备：试样需从定形制品上切割或按不定形耐火材料的技术要求成型、养护和烧成，试验面必须平整、无缺陷。

数量：通常需要进行平行试验，以保证数据的可靠性。

试验程序：

试样在110℃下烘干至恒重，并准确称量初始质量。

将试样固定在试验机的夹具上，确保试验面与喷砂管垂直。

启动设备，使碳化硅砂在规定时间（如450 s ± 15 s）内均匀喷射到试样表面。

试验结束后，清除试样表面附着的磨料，再次称量最终质量。

结果计算：

磨损体积：需先测量试样的体积密度（依据GB/T 2997），然后根据质量损失计算磨损体积，单位为立方厘米（cm3）。

相对耐磨性：可与标准参考材料进行对比，计算相对耐磨性。

报告要求：试验报告需包含试样信息、试验条件、原始数据、计算结果、试验员及审核员签字，并加盖检测机构公章以确保权威性。
