High temperature thermal expansion instrument
高温热膨胀仪是一种用于测量材料在高温条件下的膨胀特材料在高温条件下的膨胀特性的仪器,特别用于研究材料在加热过程中尺寸变化的情况。
该高温热膨胀仪主要用于测试耐火材料、金属、陶瓷、塑料等在高温环境中的热膨胀系数,是材料研究、开发和质量控制中不可或缺的设备。
全自动热膨胀仪主要用于检测固体无机材料、金属及非金属材料的高温膨胀性能,特别是耐火材料、精铸用型壳及型芯材料、陶瓷、陶瓷原料、瓷泥、釉料、玻璃、石墨、碳素等无机材料及金属制品的热膨胀性能,为科研、教学提供必备的测试手段。
1. 工作原理
高温热膨胀仪通过精确测量材料在不同温度下的长度变化,计算出材料的热膨胀系数。其基本原理是利用高精度的位移传感器或位移探头,记录样品在升温或降温过程中的长度变化。然后通过温控系统控制升温速率,确保温度变化的稳定性。
2. 结构组成
高温热膨胀仪通常包括以下几个主要部分:
加热炉体:通常由耐高温材料制成,用于提供所需的加热环境,能够升高到较高温度(最高可达1600°C或更高)。
样品支架:用于固定待测试的样品,支架设计要求能够承受高温且不影响测量精度。
位移传感器:高精度位移传感器(如位移计、激光位移计等)用于测量样品在加热过程中长度的变化。
温控系统:精确控制炉内的温度升高速率及恒温阶段,确保实验环境稳定。
数据采集与分析系统:用于实时记录温度和样品的膨胀数据,并生成热膨胀曲线,计算材料的热膨胀系数。
3. 试验过程
样品准备:将待测试的材料样品根据要求切割成合适的尺寸,通常为长条形或圆柱形。
安装样品:将样品安装在样品支架上,并连接位移传感器,确保测量系统的准确性。
加热:通过高温炉加热样品,通常温度范围从室温逐渐升高到材料的工作温度。升温速率和最高温度可以根据测试标准和材料类型设定。
测量膨胀:在加热过程中,位移传感器实时记录样品的膨胀量。通常,每升高一定的温度,都会记录一次样品的长度变化。
数据分析:通过数据采集系统,生成材料的热膨胀曲线,分析其热膨胀特性,并计算热膨胀系数。

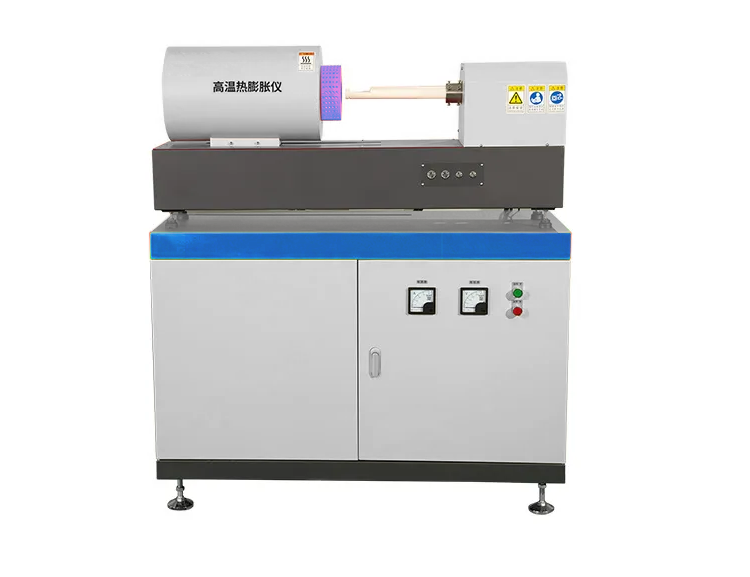

高温热膨胀仪
应用领域
耐火材料:耐火砖、耐火混凝土等在高温下的膨胀特性直接影响其使用寿命和稳定性。通过热膨胀仪测试,可以评估其在高温环境中的尺寸稳定性。
金属材料:金属材料在高温下的热膨胀特性是设计高温工作环境中金属部件时必须考虑的因素。
陶瓷材料:陶瓷在高温下的热膨胀特性对其性能有显著影响,尤其是在工业应用中,陶瓷材料的热膨胀行为是其性能的重要指标。
电子元器件:某些电子元器件在高温环境下的热膨胀系数需要与其他材料匹配,以避免因膨胀不一致导致的故障。
建筑材料:建筑用材料(如混凝土、石材等)在高温条件下的膨胀性能直接关系到建筑的稳定性,尤其在火灾等极端情况下。
优势与特点
高精度测量:能够提供高精度的热膨胀系数测量,适用于各种材料的高温测试。
广泛适用性:适用于金属、陶瓷、塑料、玻璃、耐火材料等多种材料,尤其在材料科学、冶金、陶瓷和电子行业中有广泛应用。
自动化程度高:现代高温热膨胀仪配备先进的数据采集与分析系统,能够自动记录、分析数据并生成报告,减少人为误差。
灵活性强:能够进行多种不同温度范围和升温速率的测试,适应不同实验要求。
高温热膨胀仪是材料研究和开发中不可或缺的重要仪器,它帮助工程师和科学家了解材料在高温环境下的热膨胀特性,并对其进行分析。无论是在工业生产中对材料性能的检验,还是在研发过程中对新材料的评估,热膨胀仪都具有重要意义。
全自动热膨胀仪主要用于检测固体无机材料、金属及非金属材料的高温膨胀性能,特别是耐火材料、精铸用型壳及型芯材料、陶瓷、陶瓷原料、瓷泥、釉料、玻璃、石墨、碳素等无机材料及金属制品的热膨胀性能,为科研、教学提供必备的测试手段。
热膨胀仪按照GB/T 7320《耐火材料 热膨胀试验方法》对设备的要求而制造,采用示差顶杆法测试原理,结构紧凑,操作方便, 美观适用。测试过程自动控制,界面友好,控温精度高,可同时测试多个试样。
主要技术参数
型号/参数 Model/specification |
STR-TEIF1-13 |
STR-TEIF2-16 |
STR-TEIF3-16 |
STR-TEIF4-16 |
STR-TEIF5-17 |
STR-TEIF6-17 |
使用温度 Working temperature(℃) |
1300 |
1600 |
1600 |
1600 |
1700 |
1700 |
升温速率 Heating-up rate(℃/min) |
0~10 |
|||||
控温精度 Temperature control accuracy(℃) |
±1 |
|||||
试样个数 Quantity of sample |
1 |
1 |
2 |
2~4 |
2 |
2~4 |
试样尺寸 Size of sample(mm) |
φ6,φ10×50,φ20×100 |
|||||
变形测量范围 Deformation range(mm) |
0~5 |
|||||
分辨率 Resolution(mm) |
0.001,可定制更高分辨率传感器 |
|||||
试验气氛 test atmosphere |
自然空气气氛(air atmosphere) |
|||||
炉体结构 Furnace structure |
卧式 Horizontal furnace |
立式 vertical furnace |
