80高铝砖
80高铝砖是一种耐压强度高、密度大的致密型特级高铝砖。这种高铝砖烧成温度与一般高铝砖相似，能耗小，成本低，在窑炉上的使用寿命为普通高铝质耐火砖的2倍。
80高铝砖是以回转窑锻烧的特级矾土熟料为骨料(粒度1smm一3smm)，重量比:40%~45%，加矾土熟料粉和细粉料:45%一51%，软粘土:7%一10%，少量蓝晶石粉:3一5%，以及粘合剂纸浆废液4%一5%等组成。制作时矾土熟料需经破碎过筛，粉料共同混合磨细，经配料、混炼、成型、干燥后于1440~1460℃烧成耐火砖块。
特级高铝砖是三氧化二铝含量在80%以上高铝耐火砖，由于耐火温度大于1790摄氏度以上，是高温窑炉砌筑内衬的常用材料。它是以特级高铝钒土熟料为主要原料，软质黏土和废浆纸液为结合剂配置成泥料，经高压成型、干燥、高温烧制而成，属于烧结耐火砖。
产品规格：

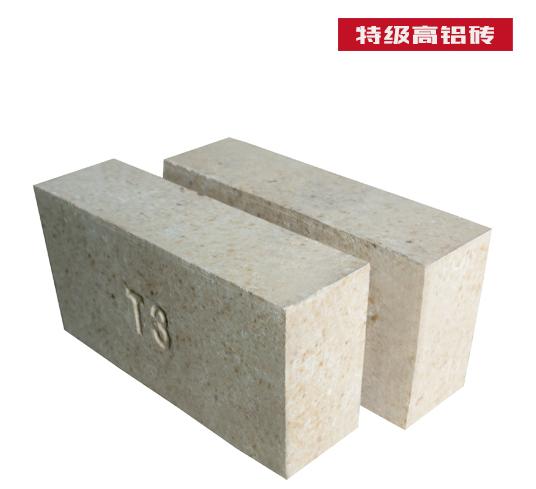

80高铝砖的规格尺寸为230*114*65mm，也称为T-3 80耐火砖。单砖重4.71kg
产品用途：
80高铝砖主要用于电炉炉盖(炉顶)，高炉(炉身)，热风炉隔墙，钢包内衬，盛钢桶，铁水车，水泥窑，玻璃窑等各种热工窑炉内衬。广泛用于炼铁、炼钢、化工、水泥等行业。
产品理化指标：
| 名称 | 特级高铝砖 | 一级高铝砖 | 二级高铝砖 | 三级高铝砖 |
|---|---|---|---|---|
| 牌号 | LZ-80 | LZ-75 | LZ-65 | LZ-55 |
| Al₂O₃ % ≥ | 80 | 75 | 65 | 55 |
| Fe₂O₃ % < | 2.0 | 2.5 | 2.5 | 2.6 |
| 体积密度 g/cm³ | 2.6 | 2.5 | 2.4 | 2.3 |
| 常温耐压强度 MPa > | 80 | 70 | 60 | 50 |
| 荷重软化温度 ℃ | 1550 | 1510 | 1460 | 1420 |
| 耐火度 ℃ | 1790 | 1790 | 1770 | 1770 |
| 显气孔率 % < | 21 | 22 | 23 | 24 |
| 线变化率 % | -0.2 | -0.3 | -0.4 | -0.4 |
注： 高铝砖 LZ-48 到 LZ-80 体积密度可根据客户要求定制。
当前文章：80高铝砖
