锂电池负极材料生产线包含：粉碎、造型、分级、分散、提纯、烘干、包覆、碳化、石墨化等，其中包覆在整条生产线上起极其重要的作用。为了改良石墨作为锂离子电池负极材料的不足，常采用沥青包覆石墨及酚醛树脂包覆微晶石墨的制备及电化性能

锂电池负极材料包覆设备可选回转窑炉、高温反应釜。

高温反应釜分为立式负极材料包覆设备、卧式负极材料包覆造粒设备。容积规格有：50L、100L、200L、500L等；

反应温度：常温700℃或更高，视工况以及所选用的材质而定、

小型锂电池负极材料生产设备 小型人造石墨高温造粒生产设备可用于小型锂电池负极材料包覆、锂电池改性石墨粉材料生产设备、人造石墨、石墨等化工原料生产。

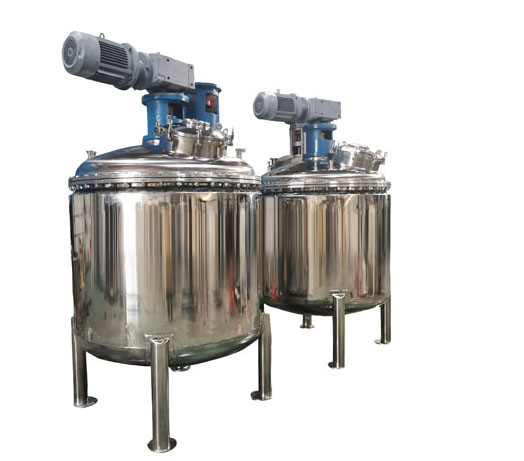

反应釜由锅体、锅盖、搅拌器、夹套、支承及传动装置、轴封装置等组成，加热方式采用电加热，搅拌形式一般有桨式、锚式、框式、螺条式、刮壁式等。高转速类有分散叶轮式、涡轮式、高剪切式、推进器式，供客户根据工艺选择。传动形式有普通电机、防爆电机、电磁调速电机、变频器等，换热器有摆线针轮式、蜗轮式、行星无极变速式。轴封为普通水冷却填料密封、组合式四氟填料密封、机械密封。出料形式有球阀、下展阀。

技术参数：

1、设计容积：50-5000L

2、设计温度：0700℃

3、设计规格：50L30KL

4、设备材质：Q235、sus304、sus310s

5、设计筒体：400mm3300mm

6、设计功率：1kw75kw

7、搅拌转速：080rpm

8、加热方式：电加热

人造石墨高温反应釜成套设备设计

锂电池负极材料高温包覆设备，人造石墨改性设备

锂电池负极材料（石墨粉）生产设备主体设备：高温釜、冷却釜、碳化炉、预碳化炉、石墨化炉、尾气收集罐等。

人造石墨高温反应釜为锂电池负极材料包覆设备，锂电池负极材料高温反应釜是电池负极材料生产中典型的主体反应设备，在锂电池负极材料实验与生产中被广泛应用。通过搅拌、加热、冷却而对多种物料进行分散混合，从而进行反应聚合。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备：分馏柱、冷凝器、分水器、收集罐、过滤器等

一、电加热反应釜结构特点

电加热反应釜主要由筒体、上下封头、发热管夹套、电加热板、电磁加热器或红外线反射炉等、搅拌器、釜底支承及传动装置、轴封装置等组成。筒体与封头由大法兰密封连接或直接焊接，筒体下部有放料阀，发热管，上封头上开进料口、真空口、蒸馏口、视镜观察口、测温、安全放空等工艺管孔。上面焊接有支架连接座，上面装支架、轴封、减速机与电机等。加热夹套上开有进排油、测温、放空阀门、等接管孔。由于用户因生产工艺、操作条件不尽相同，对上封头工艺开孔、搅拌型式、支承型式及密封装置等有不同要求，本公司可按客户相应工艺要求设计。

二、电加热反应釜用途

反应釜广泛应用于不饱和树脂、饱和树脂、聚酯、丙烯酸树脂、丙稀酸乳液、环氧树脂、聚氨脂、热熔胶、TPU、PUR、多元醇、油脂等精细化工、油漆油墨、粘胶剂、石油化工、食品饮料等行业。主要用于以上行业的反应、聚合、蒸馏、浓缩等。反应釜一般设计温度为常温~350℃，特殊情况可以设计成750℃。现本公司制作的反应釜规格为2L~30KL。

三、电加热反应釜材质

反应釜一般材质有：碳钢、不锈钢304、不锈钢321、耐强酸强碱不锈钢316L、耐高温310S、搪瓷、钛和锆等。

四、电加热反应釜搅拌形式

反应釜的搅拌形式有：斜浆式、锚式、框式、推进式、涡轮盘式、单（双）螺旋式及各种组合形式的桨叶，本公司可以根据客户产品的特点通过先进搅拌专业软件进行优化设计，并根据本公司多年的生产经验为客户提供适用高效的桨叶形式。

五、电加热反应釜轴封形式

反应釜的密封形式有：填料密封、多种形式的机械密封、气密封和简易密封。本公司可以根据客户的生产工艺提供合适的密封形式，从而为客户在使用中得到满意的效果。

设计容积：50-500L(体积可以按照要求设计)。

温    度：常温700℃。

压    力：小于0.02Mpa

设备材质：sus304不锈钢、sus321不锈钢、sus316L不锈钢、sus310s或Q235B碳钢。

搅拌形式：桨叶式、锚桨式、框式、螺带式、涡轮式、分散盘式、组合式等。

加热方式：电加热、蒸汽加热、水浴加热。 导热介质：导热油、蒸汽、热水、电加热、其它。

传热结构：夹套式、外半管式、内盘管式、其它。

搅拌转速：搅拌转速选择视其物料搅拌混合需要进行选择；常规的液体物料聚合反应，转速为85r/min；含有粉体物料与液体混合时需要达到分散效果，转速为0—1500r/min；含有油与液体或两种不相容的液体混合需要达到乳化效果，转速为0—2800 r/min。

型号规格：

请注意：表格中的 "10KL" 和 "12KL" 表示的是容积为10千升和12千升，"KW" 表示千瓦，"mm" 表示毫米，"n/min" 表示每分钟转速。
