实验室用小型高真空钨丝炉2000度

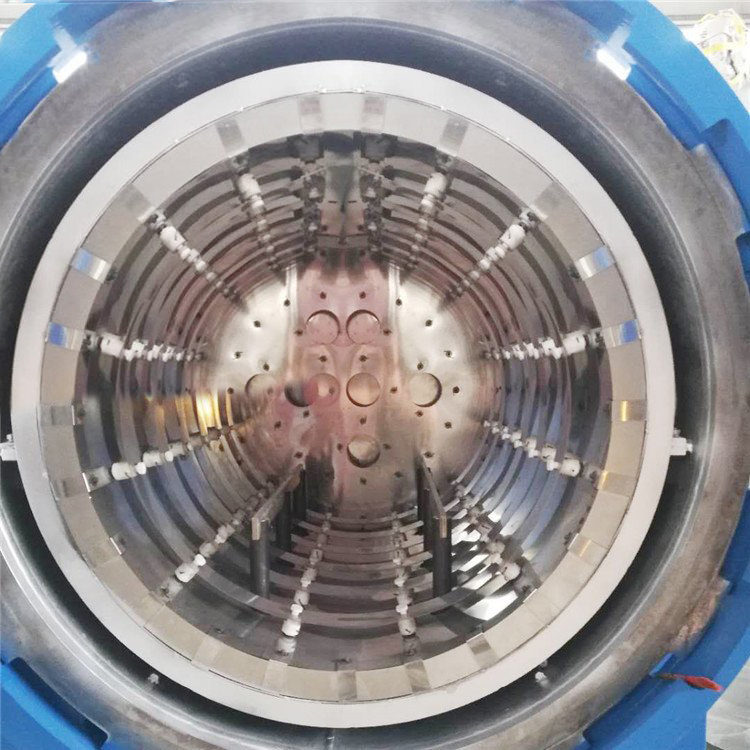

WSF200200-2000小型高真空钨丝炉为电钨丝加热炉子。
实验室用小型高真空钨丝炉可用于无机材料的成形烧结，原料反应烧结的制备。同时也适用于金属材料的粉未冶金烧结，还适用于表面喷涂复合材料的高温烧结处理。此高真空热处理炉为高校，科研机构用真空炉。
Small high vacuum tungsten wire furnace for laboratory use
2000℃以上高温真空炉根据原材料的不同，可以选用不同的加热体，可以选择石墨，钼屏，钨屏，金属钽等。电炉结构有卧式、井式、升降式。
主要技术参数：
|
电炉名称 |
2000℃小型高真空钨丝炉 |
|
电炉型号 |
WSF200200-2000 |
|
电炉结构 |
卧式或井式 |
|
总电源 |
AC 380V±10%，三相五线制，50Hz±1Hz |
|
电力总消耗功率 |
约50kW |
|
加热器总功率 |
约45kW |
|
炉膛尺寸 |
Φ200×200 |
|
加热元件 |
钨网加热器 |
|
隔热屏 |
钨/钼材质，全金属结构 |
|
设计温度 |
2100℃（在30分钟内） |
|
工作温度 |
1900℃ |
|
温度均匀性 |
≤±5℃ |
|
温度控制 |
智能温度控制，闭环PID可编程曲线自动控温 |
|
温度检测 |
四支C型铠装带有耐高温涂层的热电偶（三支控温，一支过温控制），或红外 |
|
温度控制区 |
3区控制 |
|
程序控制 |
PLC温度可编程控制器 |
|
操作方式 |
触摸屏自动控制/现场手动操作/手机APP远程监控 |
|
升温速度 |
0～15℃ /min |
|
控温精度 |
±1℃ |
|
冷态极限真空度 |
6.67× 10 -4Pa |
|
工作真空度 |
6.67× 10 -3Pa |
|
空炉抽空时间 |
至工作真空度≤30min(炉体干燥、洁净) |
|
压升率 |
≤3Pa/h |
|
炉体外壁温度 |
≤45℃ |
|
设备占地面积 |
约L3.5×B4×H2.5m，以实物为准 |
冷态极限真空度与真空泵搭载配置：
6.67×10E-2Pa(机械泵+罗茨泵）
6.67×10E-3Pa(机械泵+扩散泵）
5.0×10E-4Pa(机械泵+分子泵）
高温真空钨丝炉型号规格：
|
电炉型号 |
加热元件 |
电炉结构 |
取料方式 |
炉膛尺寸 |
设计温度 |
工作温度 |
设计功率 |
冷态真空度 |
|
WSF100100-2000 |
钨 |
立式 |
上取料 |
Φ100×100mm |
2000℃ |
1900℃ |
30KW |
6.7×10-3Pa |
|
WSF160160-2000 |
钨 |
立式 |
上取料 |
Φ160×160mm |
2000℃ |
1900℃ |
50KW |
6.7×10-3Pa |
|
WSF300400-2000 |
钨 |
立式 |
下取料 |
Φ300×400mm |
2000℃ |
1900℃ |
150KW |
6.7×10-3Pa |
