箱式炉炉温均匀度测量方法
箱式炉炉温均匀度怎么测定？
箱式炉炉温均匀度测量方法
| 序号 | 名称 | 测量范国 | 技术要求 | 备注 |
| 1 | 测湿仪器 | (0~1 30oy℃ | 不低于0.02级 |
也可使用准确 度或扩展不确定 度不大于技术要 求的其他测量 系统 |
| 2 | 热电偶 | (o~1 300℃ | 廉金属热电偶不低于1级贲金属热电偶不低于⒉级 | |
| 3 | 转换开关 | 寄生电势不大于1 pv |

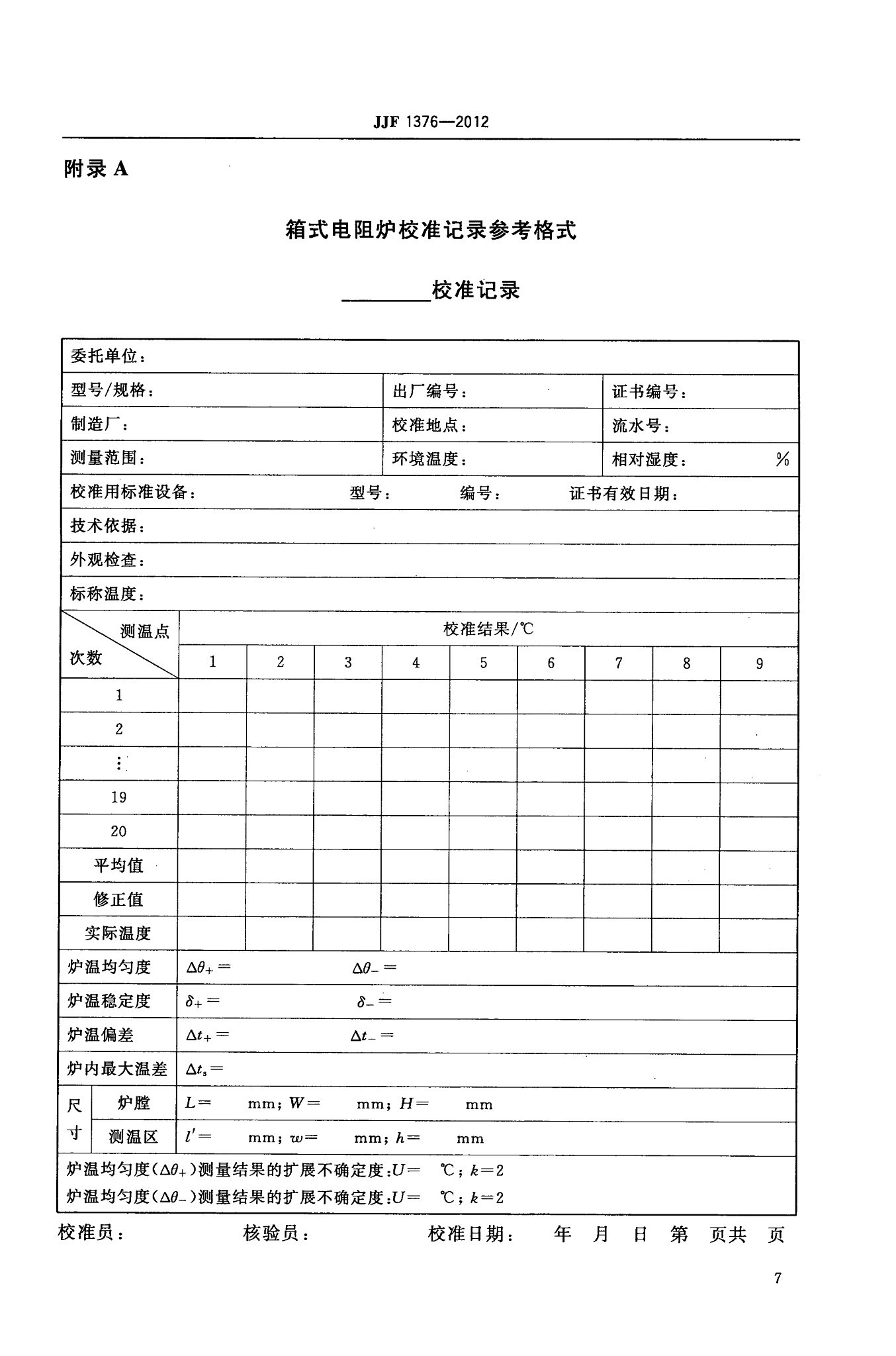

7校准项目和校准方法
7.1 校准项目
外观检查、炉温均匀度炉温稳定度炉温偏差及炉内最大温差。
7.2外观检查
箱式炉的外形结构应完好,标牌内容(名称、规格型号、使用温度范围、制造厂及出厂编号)应齐全,所配温控器的外形结构应完好,说明功能的文字符号、数字和物理量代号等应符合相应的标准,控温系统应工作正常。
用目测的方法进行检查。接通电源,检查箱式炉各部分的运行情况是否正常。
7.3校准方法 .

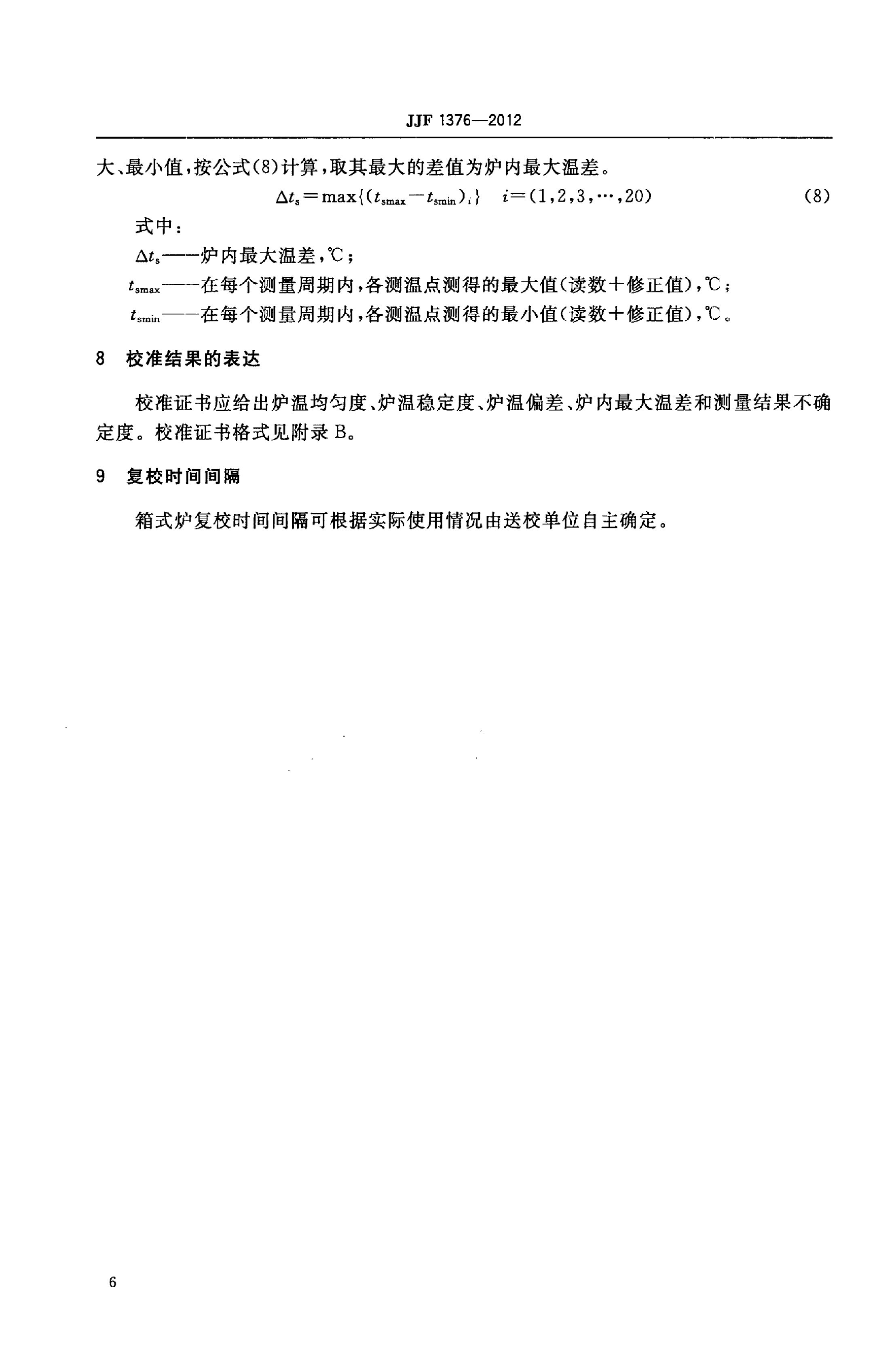

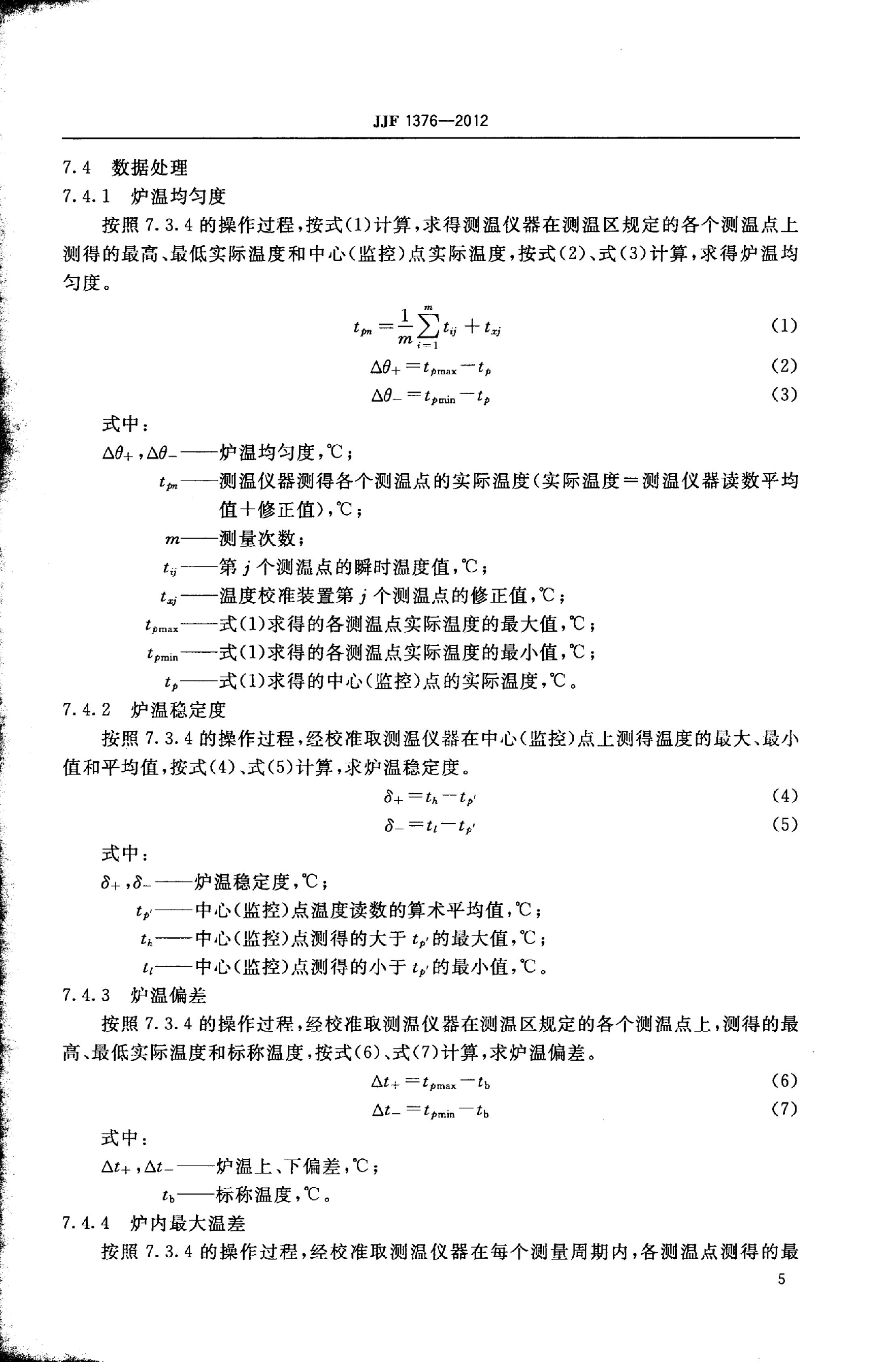

炉温均匀度、炉温稳定度、炉温偏差和炉内最大温差可以同时进行校准。
7.3.1标称温 度的选择
根据客户要求选择实际的常用温度,也可选择箱式炉的最低工作温度和最高工作温度。
7.3.2测温区的选择
a)如果箱式炉以“工作区尺寸”作为设计参数,测温区即为生产厂或客户提供的工作区尺寸;

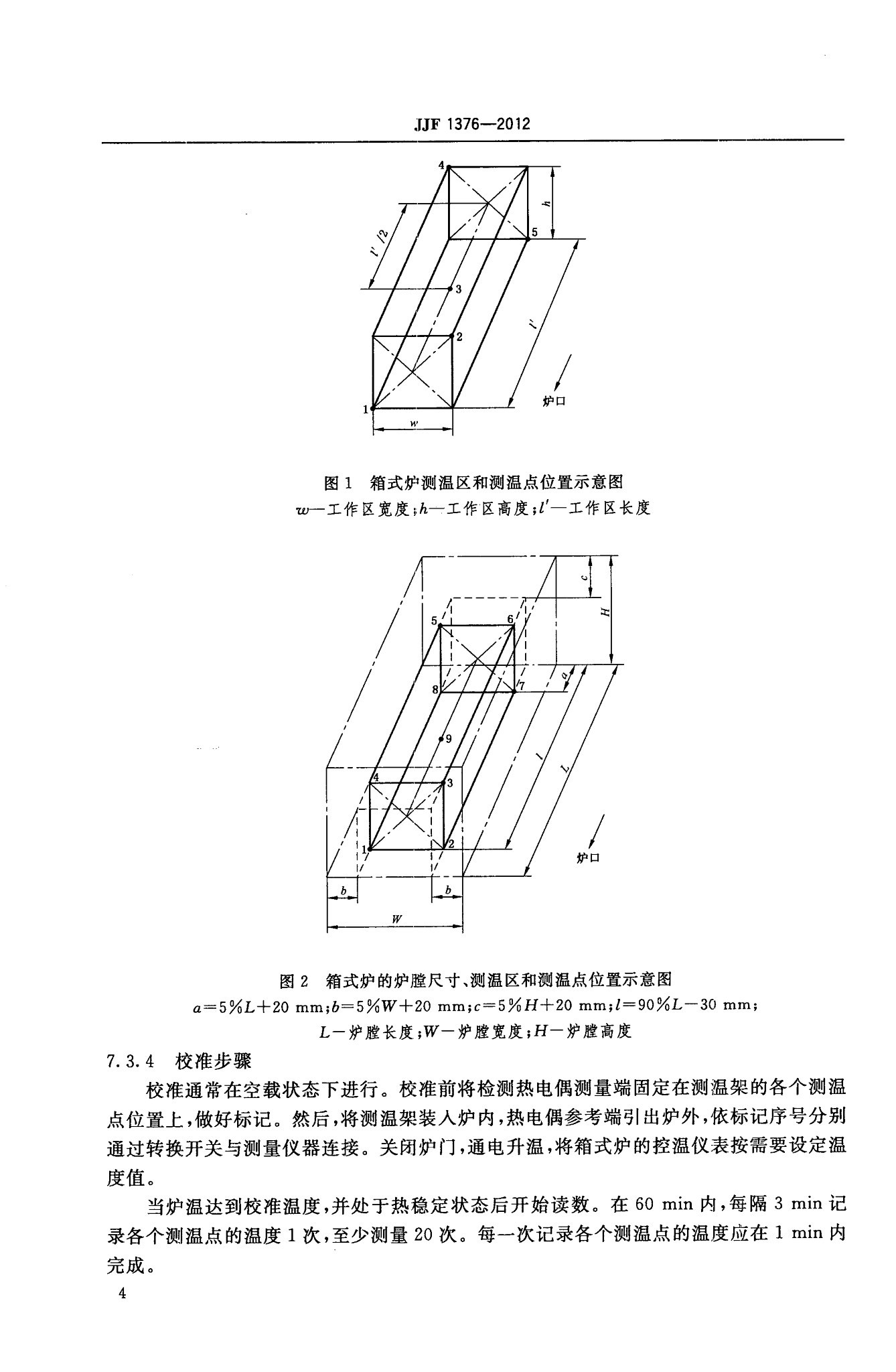

b)如果箱式炉以“炉膛尺寸”作为设计参数,测温区可参照图2(实线部分)所示长方体。
7.3. 3
测温点的布置
a)容积不大于0.15 m3箱式炉测温点的布置
根据箱式炉测温区的尺寸,设计测温架(可用耐高温合金材料)的大小和形状,确定
5个测温点。将5个测温点分别置于测温区的中心点(作为监控点)和前下左.前上右及后上左、后下右四个端角上(如图1:1.2.3.4、5 点)。
