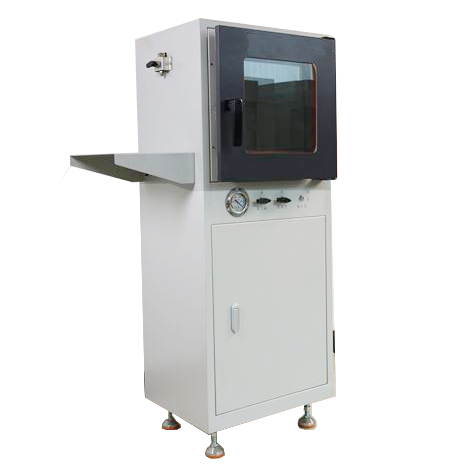

STR XQK-4S显气孔体密测定仪
显气孔体密测定仪
一、主机功能
依据 GB/T 2997-2015、YB/T 5200-1993 设计，一次完成显气孔率（Pa）、体积密度（Db）、吸水率、真气孔率测试。
真空-液静力法一体化：真空浸渍 → 悬浮称重 → 软件自动计算并输出报告。
支持 50×50×50 mm 立方或 Φ50×50 mm 圆柱试样，单次最多 6 块并行测试。
工业级 7″ 触摸屏，内置 ARM 控制器，可 U 盘导出 Excel。
二、核心技术指标
最大称量 2 000 g
可读性（d） 0.01 g
重复性（σ） ≤ 0.02 g
真空腔有效尺寸 250 mm × 300 mm × 250 mm（宽 × 深 × 高）
极限真空 ≤ 250 Pa（2.5 mbar）
抽气速率 2 L s?1（≥7.2 m3 h?1）
真空保持 30 min 内压力回升 ≤ 50 Pa
浸渍液温控 20 ± 0.5 ℃（内置 6 L 恒温槽，PID 控温）
单块试样测试时间 ≤ 4 min（含浸渍）
数据输出 USB-A ×2、RJ45 ×1、RS232 ×1
电源 220 V ±10 %，50 Hz，500 W
外形/重量 450 mm × 730 mm × 1 230 mm / 75 kg
工作环境 15 – 30 ℃，RH ≤ 70 %，无冷凝
三、测量精度（依据 GB/T 2997 验证）
体积密度 Db：±0.005 g cm?3
显气孔率 Pa：±0.3 %
吸水率 Wa：±0.2 %
真气孔率 Pt：±0.5 %
四、标准配置清单
| 序号 | 名称 | 数量 | 备注 |
|---|---|---|---|
| 1 | 主机（含真空腔、恒温槽、控制器） | 1 套 | 不锈钢 304 真空腔，钢化玻璃门 |
| 2 | 电磁平衡天平 2 kg/0.01 g | 1 台 | 下挂式悬浮称钩，自动去皮 |
| 3 | 无油双级真空泵 | 1 套 | 内置减震，低噪音 ≤ 58 dB |
| 4 | 数字真空计（0–20 kPa，±0.1 %） | 1 只 | 实时显示，超压报警 |
| 5 | 浸液盒（PTFE 密封） | 2 只 | 耐温 90 ℃，耐酸碱 |
| 6 | 溢流盒与溢流管 | 1 套 | 自动维持液面恒定 |
| 7 | 试样吊篮（Φ1 mm 钛合金丝） | 6 只 | 不亲水、无磁 |
| 8 | 恒温循环器 6 L | 1 套 | 20 ℃ 定点，精度 ±0.1 ℃ |
| 9 | 测试软件 U 盘 | 1 份 | 中文，一键生成报告 |
| 10 | 电源线、说明书、合格证 | 各 1 | — |
安装要求
台面：承重 ≥ 150 kg，尺寸 ≥ 1 500 × 650 × 800 mm。
电源：单相 220 V 10 A 三孔插座，可靠接地。
水源：去离子水或蒸馏水 5 L 起。
排液：Φ20 mm 软管接入废液桶。
